产品介绍

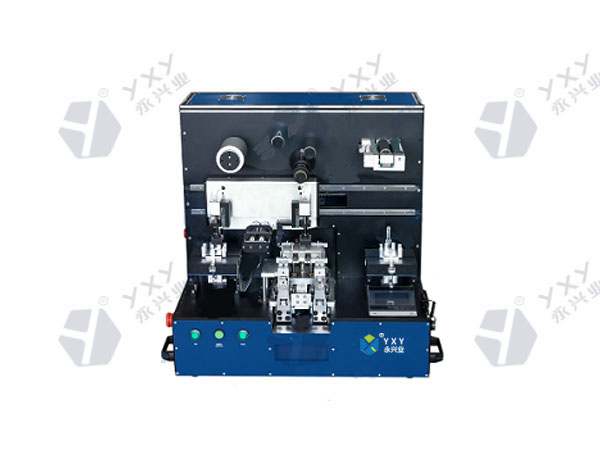

自动叠片机是一款可应用于锂离子电池叠片工艺的设备。该设备桌面式结构设计,可以放置于手套箱内使用；是适用于实验室或小批量生产的自动化设备。功能特点
1、 Z字形自动叠片，隔离膜张力可调；2、 极片人工装片，自动定位，真空吸盘自动吸片，自动层叠，隔离膜自动裁断；
3、 叠片完成手动用夹具取出电芯，并可在夹具上直接贴胶；
4、 极片是由定制夹具定位，保证高叠片精度；
5、 标配内置真空泵，也可定制外置真空泵；
6、 采用兼容性设计，电池尺寸变化可通过定制部分模具及调节压爪实现，调节范围大；
7、 可在手套箱内使用；
8、 叠金属锂和普通极片程序可灵活切换；
9、 叠金属锂，不粘连，没有明显压痕；PLC控制，HMI操作，使用维护方便
技术参数
| 电 源 |
单相AC220V±10%(可定制AC110V)，频率50/60Hz， 功率400W |
| 气 源 | 0.5～0.8MPa压缩空气 |
| 真 空 源 | 真空度好于-60Kpa（在标准大气压下测得，标配内置真空泵，也可定制外置真空泵） |
| 叠片方式 | Z字形叠片（隔膜为卷式） |
| 操作方式 | 手工上料，自动叠片，自动隔膜裁断 |
| 操作方式 | 手工上料，自动叠片，自动隔膜裁断 |
| 叠片节拍 |
叠极片4～6S/片， 叠金属锂6～8S/片 （不包含每只电芯的叠片准备时间） |
| 叠片精度 | ≤±0.3mm(极片间相对位置尺寸，叠片层数25) |
| 极片宽度 | 40～90mm |
| 极片长度 | 40～100mm (极耳方向，不含极耳尺寸) |
| 标配规格 | 正极片56*43mm,负极片58*45mm，隔膜宽60mm |
| 叠片厚度 | Max.15mm ，叠片层数Max.100可设定 |
| 极耳长度 | Max.15mm |
| 设备尺寸 | L790*W610*H720mm |
| 重 量 | 120Kg |
