产品介绍

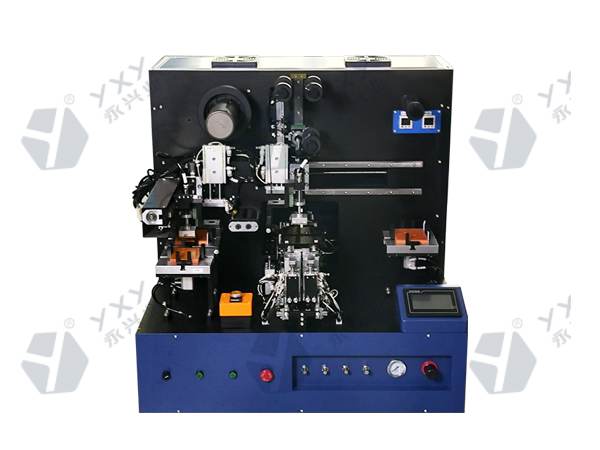

自动叠片机是一款可应用于液态电池和固态电池极片叠片工艺的设备。该设备桌面式结构设计,结构简单,体积小,可以放置于手套箱内使用,是适用于实验室或小批量生产的自动化设备。功能特点
1、隔膜Z字型走带;隔膜主动放卷控制在叠片过程中张力合适,保证隔膜延伸变形量小;
2、极片和隔膜(片式)手工装片、自动定位、循环堆叠;
3、叠片完成,手动用夹具取出电芯,并可在夹具上直接贴胶;
4、标配内置真空发生器,也可外接厂房真空;
5、在本机叠片厚度范围内,叠片数量可自由设定;
6、三工位设计,可应用于液态电池和固态电池极片叠片工艺,叠片程序可灵活切换;
7、采用兼容性设计,电池尺寸变化可通过定制部分模具及调节压爪实现,调节范围大;
9、PLC控制,HMI操作,使用维护方便;
10、可在手套箱使用。
2、极片和隔膜(片式)手工装片、自动定位、循环堆叠;
3、叠片完成,手动用夹具取出电芯,并可在夹具上直接贴胶;
4、标配内置真空发生器,也可外接厂房真空;
5、在本机叠片厚度范围内,叠片数量可自由设定;
6、三工位设计,可应用于液态电池和固态电池极片叠片工艺,叠片程序可灵活切换;
7、采用兼容性设计,电池尺寸变化可通过定制部分模具及调节压爪实现,调节范围大;
9、PLC控制,HMI操作,使用维护方便;
10、可在手套箱使用。
技术参数
1. 单相AC220V±10%(可定制AC110V),频率50/60Hz,功率400W;2. 气源: 0.5~0.8MPa压缩空气;
3. 真空源:真空度好于-60Kpa(在标准大气压下测得,标配内置真空泵,也可定制外置真空泵)。
4. 叠片方式:Z字型叠片(液态电池,隔膜为卷式);固态叠片(固态电池,隔膜为片式)。
5. 操作方式:手工上料,自动取料叠片,手动夹具取电芯贴胶;
6. 叠片节拍:叠极片2-3S/片, 叠金属锂4-6S/ 片(不包含每只电芯的叠片准备时间);
7. 叠片精度:液态电池:≤±0.3mm(极片间相对位置尺寸);
8. 固态电池:≤±0.5mm(极片间相对位置尺寸);
9. 极片宽度:40~90mm;
10. 极片长度:40~100mm (极耳方向,不含极耳尺寸);
11. 标配模具:液态电池(固态电池):按客户提供的电池极片尺寸设计治具。
12. 叠片厚度:≤15mm ;叠片层数 根据极片厚度,可设定(在本机叠片厚度范围内);
13. 极耳长度:0~25mm;
14. 设备尺寸:L790*W740*H730mm(以实际设计为准);
15. 重量:约200Kg;
