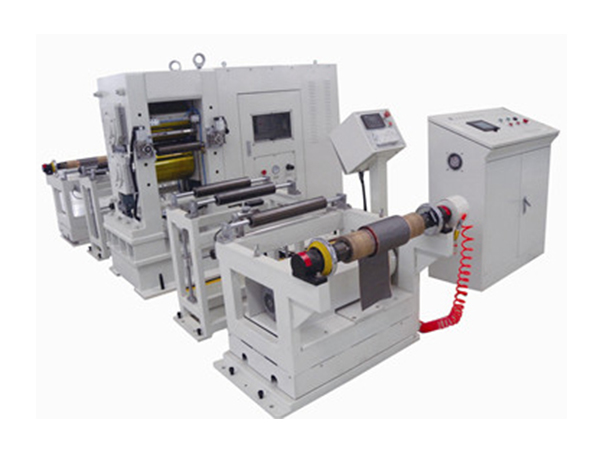

YXY-LDG300 连续型电动对辊机

发布时间:2022-01-07 17:09人气:
  • 123

产品简述:

       YXY-LDG300连续型电动对辊机主要适用于锂电池正、负极片的连续辊压工艺。

功能特点:

        1、 采用齿轮传动,实现对辊压制;
       2、 辊子通过螺旋压下系统自动压紧,实现恒间隙辊压;
       3、 两棍子上下水平布置,配置高精度轧机专用轴承并配套轴承游隙消除装置;
       4、 手动施压或气液增压泵,油缸下置施压;
       5、 辊缝调整方式:伺服电机驱动中间斜铁自动调整和手轮带动中间斜铁手动调整两种方式选择;
       6、 主机配套放卷机、接带平台、收卷机、切边除尘、减震机构实现连续生产。

规格参数:

 电压  三相AC380V,50Hz
 功率  5KW
 辊子规格  φ300x350mm
 极片宽度  Min 100mm  Max 300mm
 输出转速(变频调速)  0.4-6.5(r/min)
 辊压极片精度  ≤±0.002mm
 辊压线速度(变频调速)  0.4-6(m/min)
 辊子装机径跳动  ≤±0.003mm
 辊间压力  80-510t
 系统工作压力  25MPa
 辊缝调整精度  0.001mm(触摸屏显示)
 极片卷直径  Maxφ400mm
 极片卷重量  Max400kg
 S辊预加热温度  室温-150℃(可调)
 张力调节范围  2.3-20kg
 辊缝调节范围  0-1.5mm
 纠偏精度  ±0.4mm
 产品尺寸  2100(L)×1000(W)×1800(H)mm
 重量  3.4t
