产品简述:

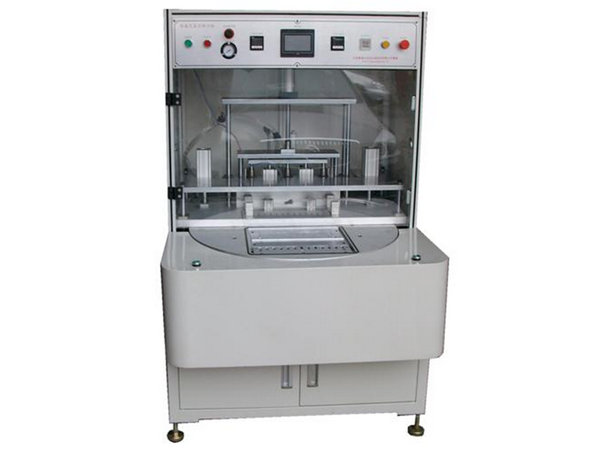

YXY-ZGZ200转盘式真空封口机该机适用于聚合物锂电池抽真空封装工序。本机为转盘式双夹具轮替结构,两夹具轮流取放电池,轮流进入真空封装腔,装夹电池时间不影响设备效率。电池放入转盘上的夹具后,按下启动按钮,转盘旋转1800,电池进入抽气封口工作区,真空腔闭合,真空泵开始抽真空,真空腔内真空度至某一较低设定值后,刺刀动作,扎破气袋,避免电池内部与空气接触。真空腔内真空度至极限真空度后,上封条动作,完成封口。再次按下启动按钮,转盘旋转1800,已完成封口的电池转出,未封口的电池进入抽气封口工作区。往复循环。规格型号
封装电池最大尺寸为:200mm x 120mm x 12mm技术参数
1、双工位转盘,定位精度:±0.05mm;2、封头工作温度范围:室内温度 至 2500C;
3、温度控制精度:±20C;
4、封头封装时间:1-99秒可调;
5、电池抽真空压板采用弹簧和气缸配合压紧,在电池品种更换频繁的情况下,也能保证抽真空电池更平整;
6、转盘上带电解液回收槽,容易清洁回收电解液;
7、抽真空管道带电解液过滤装置,能有效保护电解液回流到真空系统,对真空系统进行腐蚀;
8、上封条采用气缸双连杆结构,能有效的保证上封条运行的平行;
9、刺刀离封条距离在10 mm内,刺刀布置密集,对封口大小电池通用时间精度:±0.1秒;
10、上下铜热封头,宽度:5mm;
11、可封装电芯最大尺寸:200(L)X 120(W)X 10(T)mm;
12、上下封头有自动导正功能,封边距离电芯包装盒边缘不超过0.5mm;
13、真空度可达-95Kpa以上;
14、触摸屏上有错误显示功能;
15、有手动功能,方便调机;
16、铝合金机架,板金烤灰白漆,机加工件作防锈处理;
17、设备最上端安装一台抽风机与外环境连接,以排除环境的气味。
