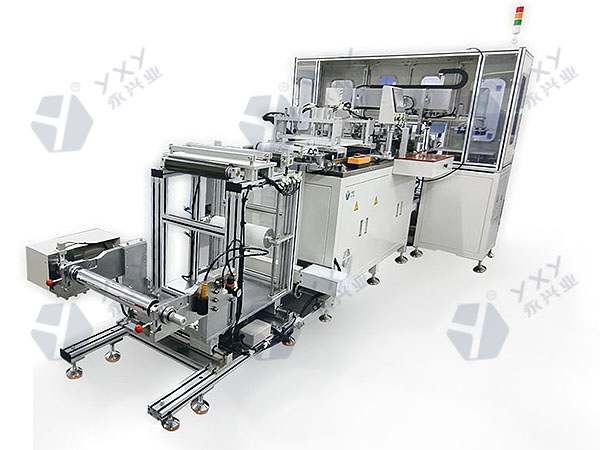

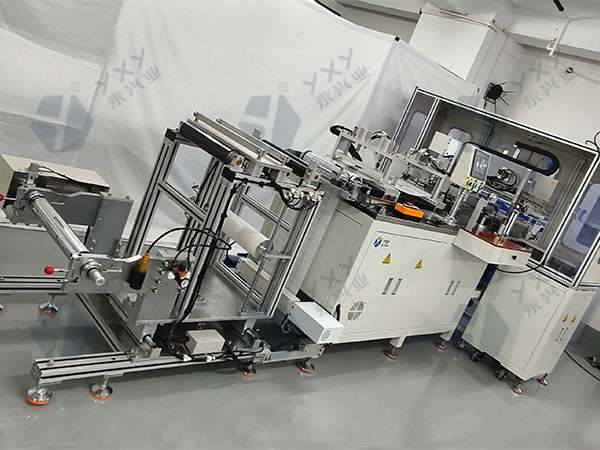

产品简述
极片模切成型机适用于软包装电池正、负极片模切成形功能特点
1、人工上料、自动放料、自动纠偏、自动送料至冲切位置。
2、自动冲切成型、出料等。
3、全自动极片纠偏放料机构，能准确快速地纠正极片在输送过程中的微量摆动。
规格参数
| 序号 | 项目 | 参数 |
| 1 | 适用刀模类型及厚度 | 胶板激光刀模8mm |
| 2 | 最大进料宽度 | 350mm |
| 3 | 最小进料宽度 | 50mm |
| 4 | 最大成型尺寸 | 长度100-350mm含极耳*宽50-350mm |
| 5 | 冲片效率 | 根据片的大小可以1出1、1出2、1出3、 20-40次/分钟 （视产品大小与材料） |
| 6 | 极片来料厚度 | 0.06～0.25mm，来料滚筒内径3寸，来料最大外径400mm |
| 7 | 送料精度 | ±0.1mm |
| 8 | 送料进给方式 | 伺服控制螺杆送料 |
| 9 | 冲切可调行程范围 | 0-2mm |
| 10 | 压力调节方式 | 数字化自动调节并锁紧 |
| 11 | 冲切成型精度 | ±0.2mm |
| 12 | 毛刺控制精度 | ≤20um |
| 13 | 刀模寿命 | 1-3万次(视材料) |
| 14 | 极片纠偏精度 | ±0.5mm（来料材料无缺陷） |
| 15 | 收料机构 | 机械手自动收入料盒、收料整齐度小于±3 mm、料盒采用分体机构、可移动 |
| 16 | 压力调节精度 | 0.01mm |
| 17 | 整机适用电压 | AC380V±10% |
| 18 | 整机所需功率 | 4.5KW |
| 19 | 整机所需气压 | 0.5～0.7Mpa |
| 20 | 设备故障率 | ≤5%（只由设备造成的故障） |
| 21 | 设备噪音 | 离机器外壁10mm测量≤80 db |
| 22 | 设备外观颜色 | 国际标准暖灰色（如有其它要求，请提供色版） |
| 23 | 外形尺寸 | 长4000*宽1500高1700 |
